Installation
Installation
Choisissez un espace dégagé et de niveau pour le placement.
Avertissement
Lors du choix de l'emplacement, évitez les pentes supérieures à 10°.
Une fois sur place, appliquez les verrous de roue pour éviter tout mouvement inattendu.
Pour bloquer les roues
Appuyez sur le levier de verrouillage vers le bas pour verrouiller les roues.
Soulevez les leviers de verrouillage pour desserrer les freins.
Mise en charge
NOTE! L'alerte suivante peut être présentée en fonction de la température de la cellule. Avertissant l'utilisateur que l'appareil est en phase de préchauffage, Remarque ! l'appareil ne doit pas être utilisé tant qu'il n'a pas atteint la température requise. Ne débranchez pas l’alimentation, sinon l’appareil s’éteindra.

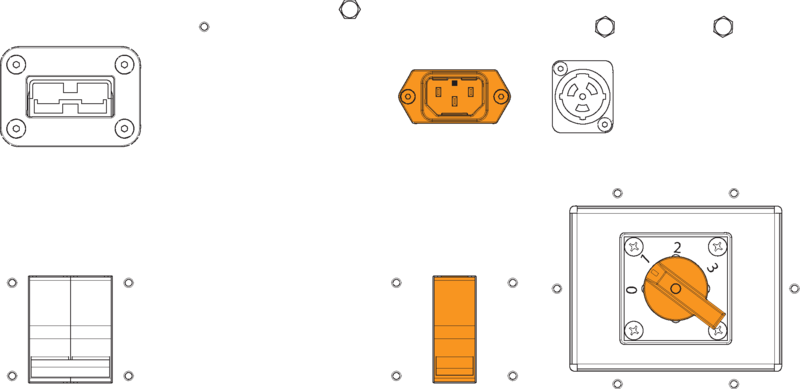

Chargement sur secteur
NOTE! L'entrée américaine 1 est CEI uniquement 15 A, powerCON® TRUE1 est 20 A, l'utilisateur a donc la possibilité d'utiliser un 15 A ou 20 A, Royaume-Uni et UE, l'IEC et le powerCON® TRUE1 sont tous deux 16 A.
[en]
The 15amp and 20amp outlets need to be dedicated outlets and not share a load with anything else or the unit will trip the breaker.
Réglez le commutateur d’entrée sur la position 1.
Branchez le câble secteur fourni à l'entrée secteur du Salt-E Dog et à une alimentation secteur appropriée. Si rien ne se passe, assurez-vous que le disjoncteur est en position ON.

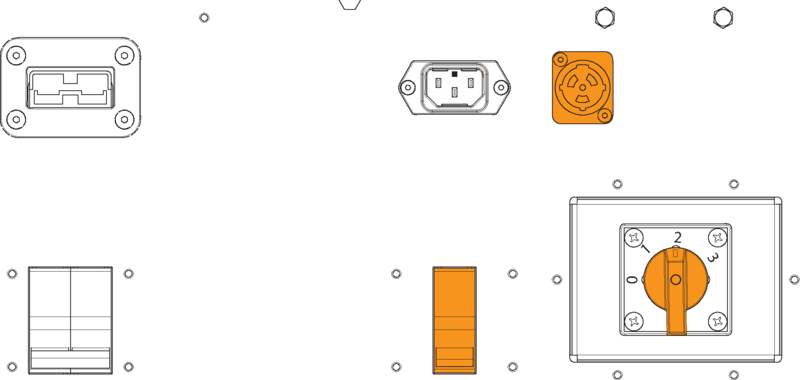

Chargement sur secteur powerCON® TRUE1
Réglez le commutateur d'entrée sur la position 2.
Connectez le câble à l'entrée powerCON® TRUE1 et à une alimentation secteur appropriée. Si rien ne se passe, assurez-vous que le disjoncteur est en position ON.

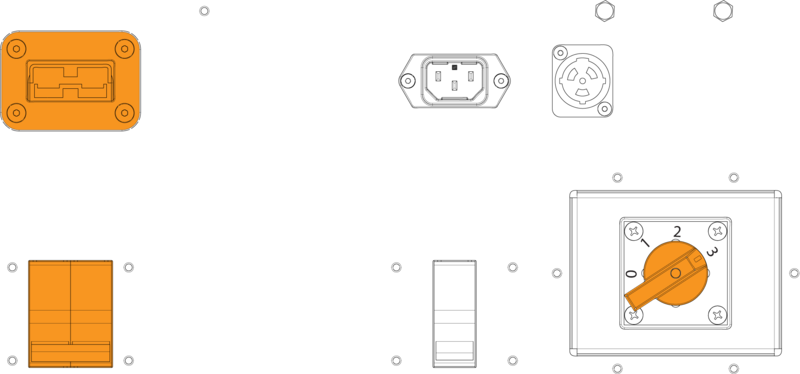

Chargement solaire photovoltaïque
Connectez le câble du panneau solaire à la prise d'entrée solaire PV. Si rien ne se passe dans les 2 minutes environ, vérifiez que le disjoncteur est en position ON.

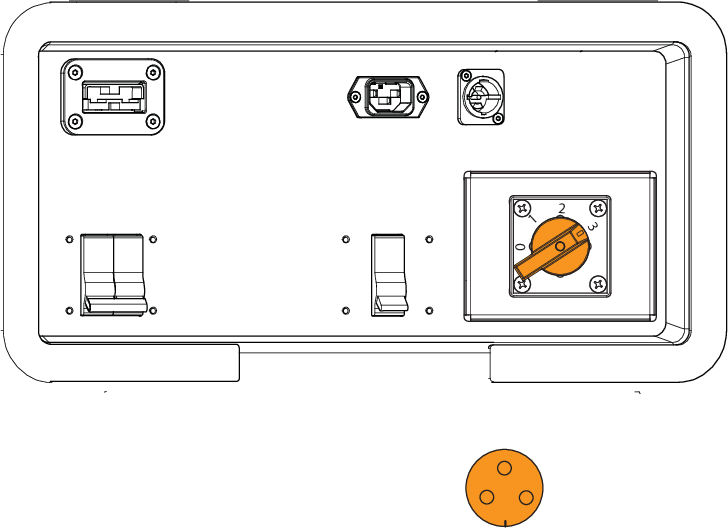

[en] CEEform (EU\UK)
[en] Set the Input switch to position 3.
[en] Insert the CEEform cable into the CEEform socket and a suitable mains supply.

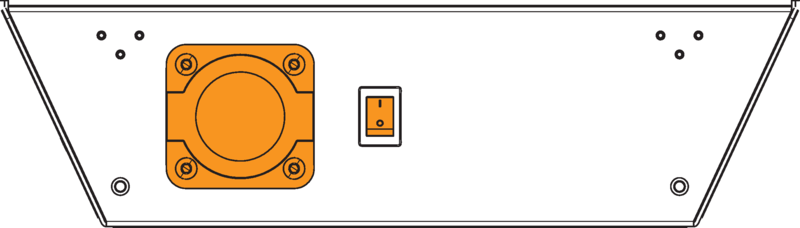

Recharge EV niveau 2
Insérez le câble de charge EV dans l'entrée EV.
Déplacez l'interrupteur sur la position "I" ON. S'il a été laissé en position "I" auparavant, faites-le passer de "O" à "I".
 |
Panneau de contrôle

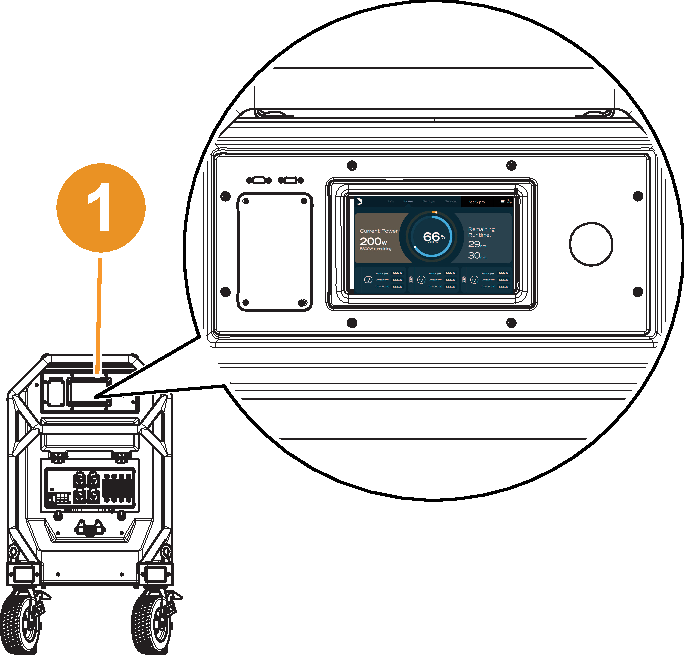

Écran tactile LCD couleur 7 pouces :
Salt-E Dog dispose d'un grand écran tactile couleur de 7 pouces, voir ci-dessous pour le menu :

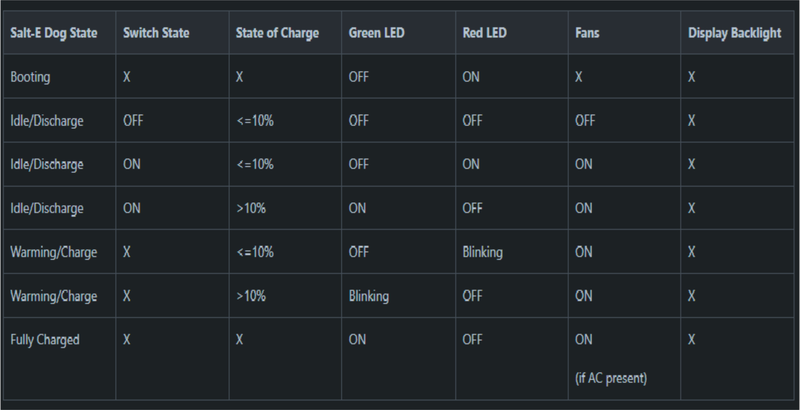

[en] LED Status
[en] Push button
[en] Ring LED is only Green or Red, see table for LED patterns.
[en] When button is off, DC outputs, AC inverter, and fans are all turned off to reduce the idle current draw.
[en] When the unit is charging, it doesn’t matter what the button state is as charging is happening and the DC outputs are kept off.

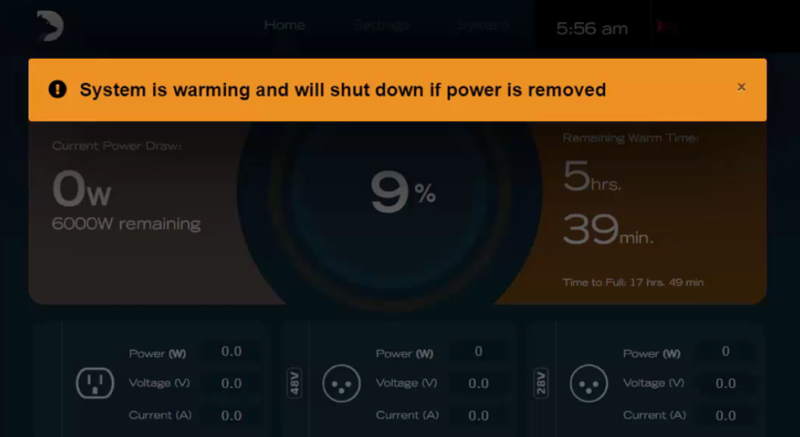

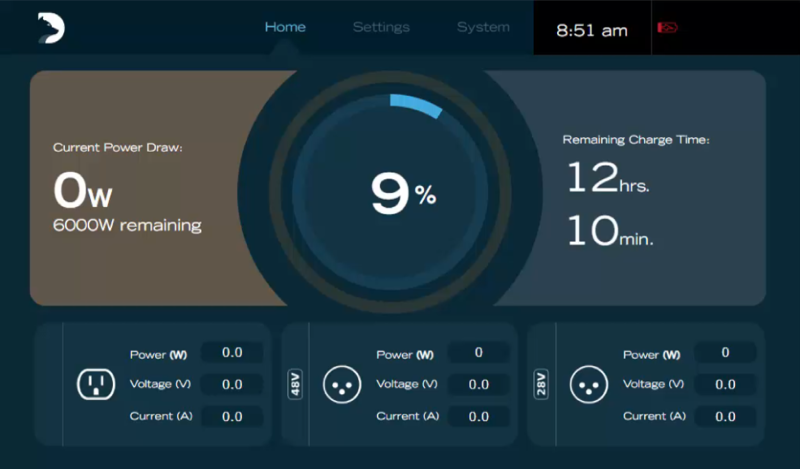

Écran d'avertissement du système : | Sélectionnez le Onglet Accueilregarder: |
|---|---|
Avertissement, Le système chauffe et s'arrêtera si l'alimentation est coupée notification. Avertissant l'utilisateur que l'appareil est en phase de préchauffage, Remarque ! le générateur ne doit pas être utilisé tant qu'il n'a pas atteint la température requise. Ne débranchez pas l’alimentation, sinon l’appareil s’éteindra. Fermez le message de notification pour accéder à d'autres zones du menu et obtenir des rapports, etc. pendant la phase de préchauffage. | Affiche la puissance actuelle. Temps d'exécution restant. Pourcentage de batterie État de charge de sortie [en] Time of day based on the set time zone [en] Status of individual outputs |
|  |

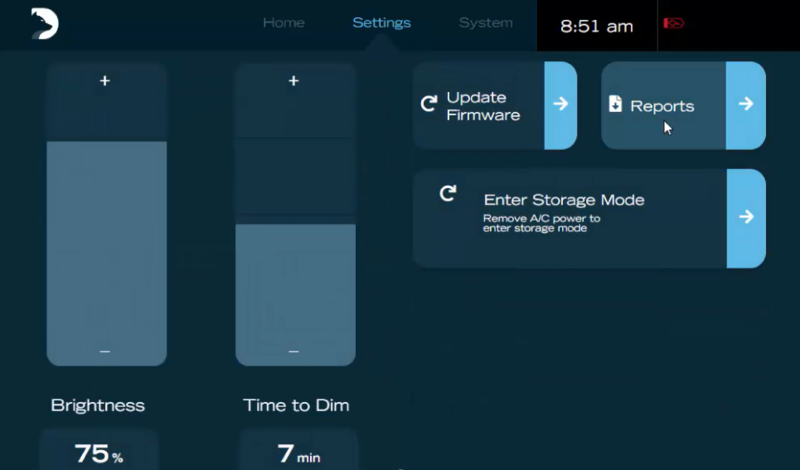

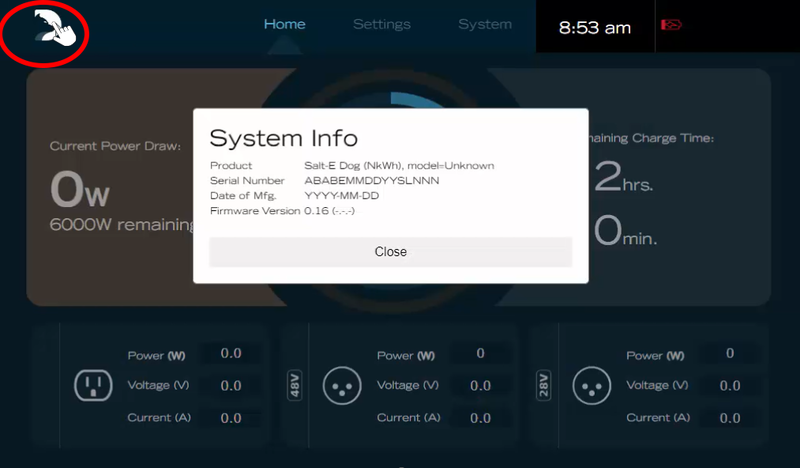

Information système: | Onglet Paramètres : |
|---|---|
Cliquez sur le logo Salt-E Dog pour afficher les informations sur le système. Affiche : Produit Numéro de série. Date de fabrication Version du firmware | Cliquez sur l'onglet Paramètres pour : Luminosité de l'écran: Faites glisser vers le haut ou vers le bas pour assombrir ou éclaircir l'écran. Temps de gradation : Faites glisser vers le haut ou vers le bas pour sélectionner le temps nécessaire pour assombrir l'écran. Mise à jour du firmware: Pour mettre à jour le firmware, voir Rapports: Cliquez pour accéder aux rapports. Mode de stockage : Cliquez pour accéder au mode de stockage. |
 |  |

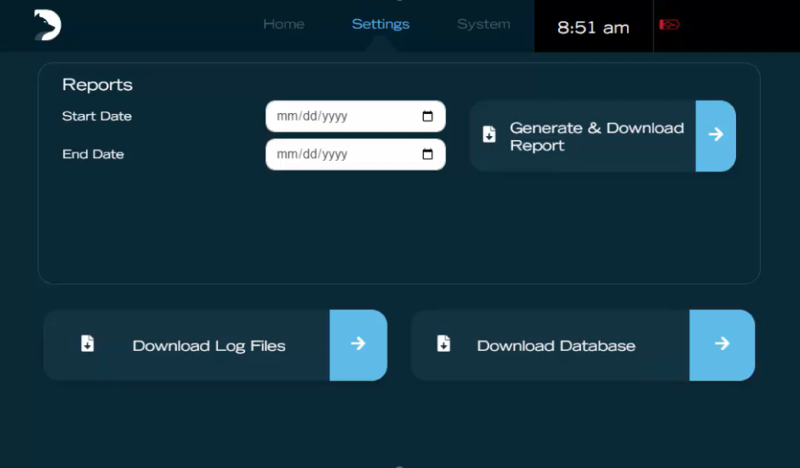

Bouton Rapports de l'onglet Paramètres : | ParamètresLanguette: | ||
|---|---|---|---|
Cliquez sur Bouton Rapports pour générer des rapports. Sélectionnez la date de début et de fin du rapport, générez et téléchargez le rapport dans un fichier Excel. Date de début: Définissez la date de début du rapport. Date de fin: Fixez la date de fin du rapport. Générer et télécharger un rapport : Téléchargez les rapports au format Excel. Télécharger les fichiers journaux : Cliquez pour télécharger les fichiers journaux. Télécharger la base de données : Cliquez pour télécharger la base de données. |
Clique le Bouton Mettre à jour le micrologiciel pour accéder à la fenêtre de mise à jour du firmware. Note! Pour mettre à jour le firmware, voir | ||
  | |

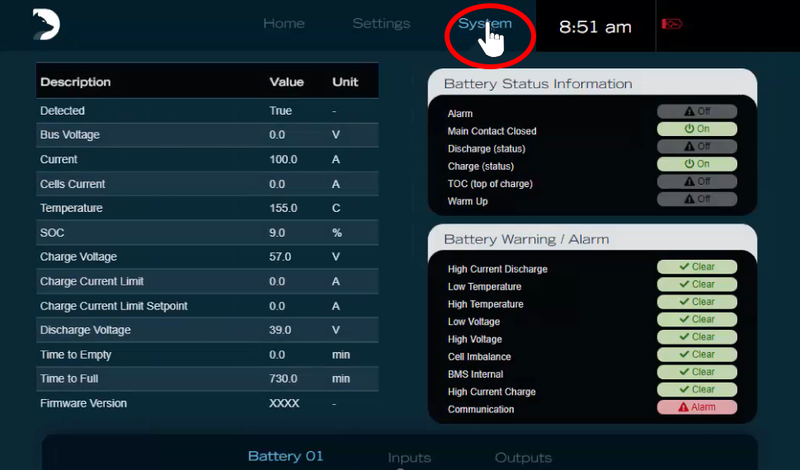

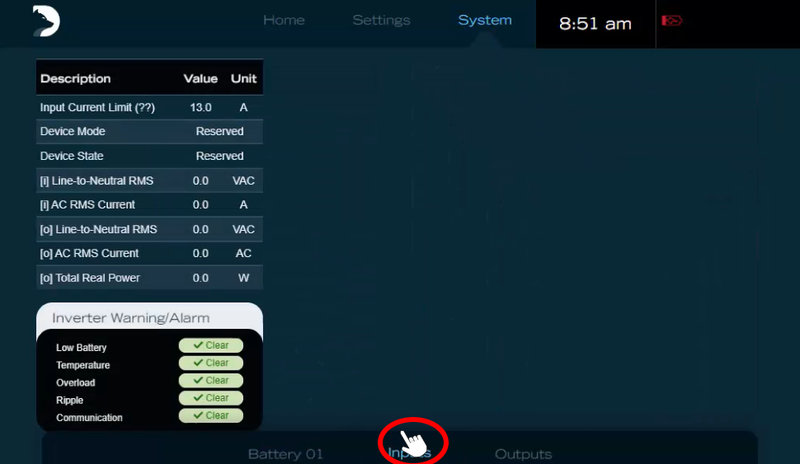

Sélectionnez le Onglet Systèmeregarder: | Onglet Système : |
|---|---|
Cliquez sur Onglet Système regarder : Informations sur l'état de la batterie. Avertissements/alarmes de batterie. Valeurs d’état de la batterie. | Cliquez sur Contributions en bas de l'écran du système pour afficher : Avertissement/alarmes de l'onduleur. |
 |  |

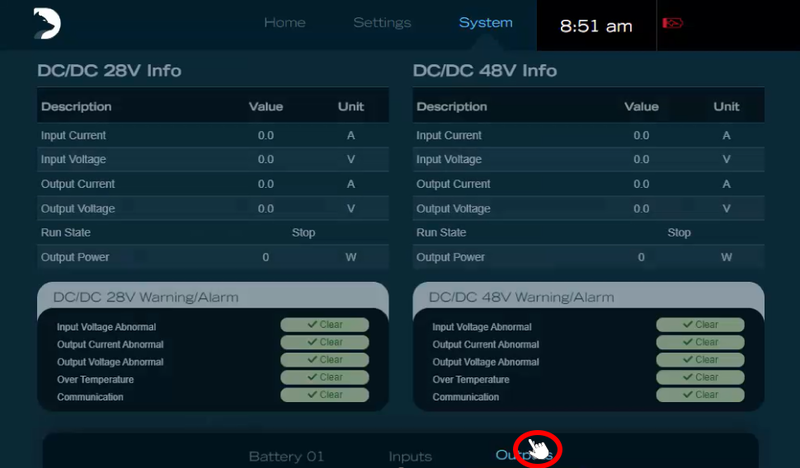

Onglet Système : |
|---|
Cliquez sur Les sorties en bas de l'écran pour visualiser : Informations DC / DC 28V. DC/DC 28V Avertissement/alarme. Informations CC/CC 48 V. Avertissement/alarme DC/DC 48 V |
 |
Équipement de connexion
Attention
Assurez-vous que tous les câbles et équipements connectés à l’unité sont en bon état, exempts de défauts ou de dommages.
Avertissement
NE PAS dépasser les valeurs nominales d'ampli de chaque prise, voirSpécifications techniques
Assurez-vous que l’appareil est suffisamment chargé.
Branchez simplement les câbles de l'équipement dans la prise appropriée.
Assurez-vous que les disjoncteurs sont activés
Si l'unité est surchargée, le disjoncteur principal se déclenchera. Pour réinitialiser le disjoncteur, procédez comme suit : Éteignez et déconnectez toutes les charges. Réinitialisez le disjoncteur, reconnectez les charges une par une, en utilisant l'avertissement visuel sur l'écran pour vérifier si l'unité est en surcharge.
Mise en stockage à long terme
Pour stocker ou expédier à long terme, naviguez dans le panneau de commande et appuyez sur le bouton Bouton Entrer en mode stockage.
